Maglia 34x76
Grigliati indicati nella pavimentazione per piattaforme di Lavoro, Soddisfano la Normativa UNI 14122-2-2016.

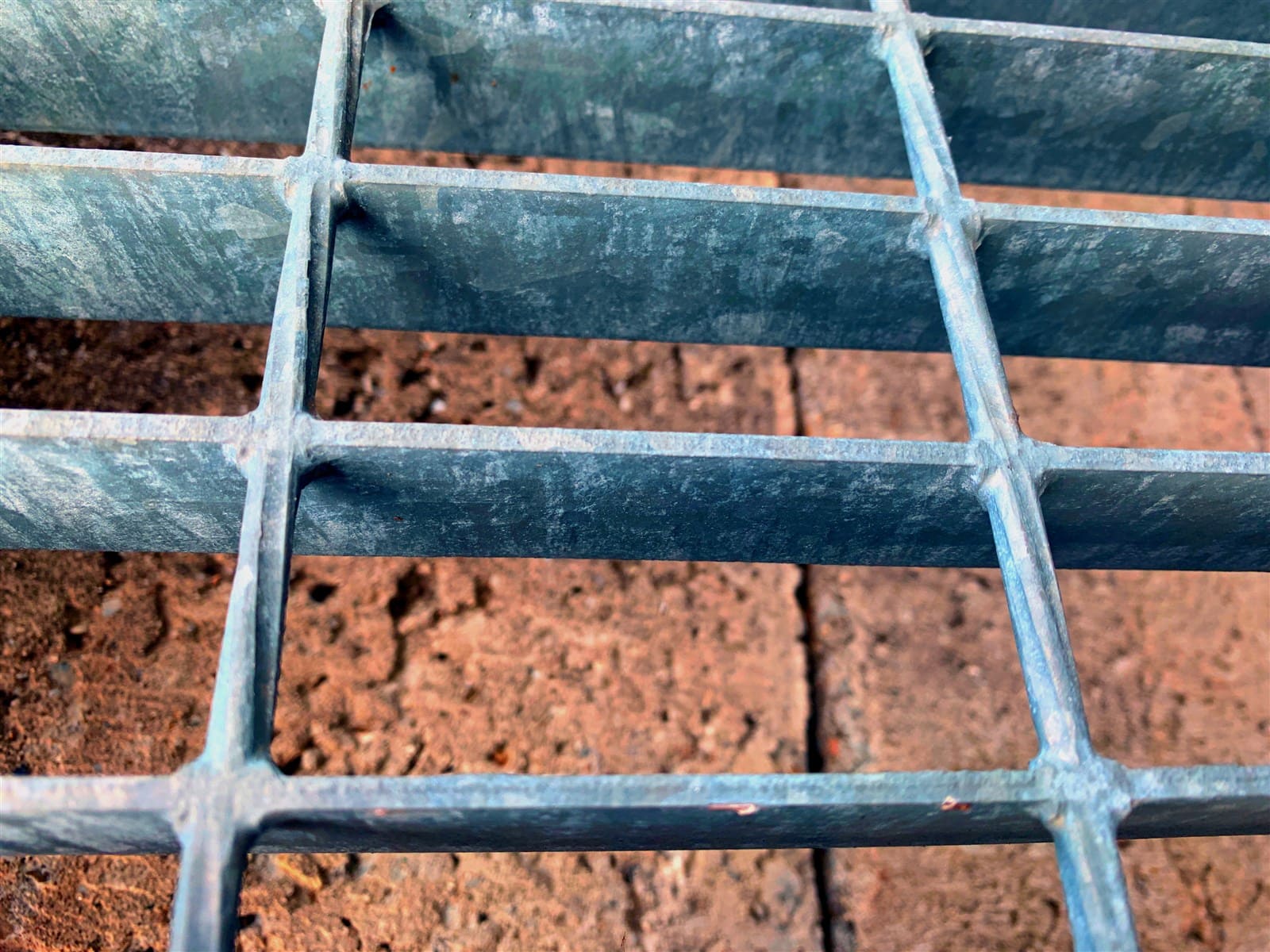

Il grigliato elettrosaldato zincato maglia ampia 34x76 mm è la scelta ideale per le applicazioni che richiedono il massimo passaggio di luce, un'elevata ventilazione e un rapido deflusso dei liquidi.
La particolare ampiezza della maglia unisce leggerezza strutturale e solidità meccanica, rendendolo estremamente versatile sia per coperture e camminamenti, sia per applicazioni verticali quali schermature, recinzioni e tamponamenti.
Prodotto nello stabilimento Edilgrid di Poggio Torriana (Rimini), questo grigliato zincato a maglia larga è protetto mediante zincatura a caldo per immersione secondo la norma UNI EN ISO 1461, assicurando un'elevata resistenza agli agenti atmosferici e una lunga durata nel tempo.
Caratteristiche Tecniche e Dettagli Costruttivi
+Il grigliato elettrosaldato maglia 34x76 mm viene fabbricato mediante elettrofusione ad alta pressione tra i piatti portanti e le barre trasversali (tondo o quadro ritorto), formando un pannello monolitico indeformabile e privo di saldature discontinue.
L'ampio interasse tra i piatti assicura un peso proprio ridotto a parità di superficie coperta, ottimizzando le strutture di supporto e velocizzando le operazioni di posa in cantiere.
Accessori e Componenti della Fornitura:
- Telaio contenitivo ad L: profilo angolare fornito completo di zanche a murare per un ancoraggio saldo ed ermetico nella gettata di calcestruzzo.
- Sistemi di ancoraggio e ganci di sicurezza: kit meccanici di serraggio per la connessione sicura del grigliato alla carpenteria metallica di supporto (si raccomanda l'uso di almeno 4 punti di fissaggio per pannello).
- Bordatura perimetrale: saldatura di chiusura lungo il bordo dei pannelli per aumentare la rigidità e rifinire l'elemento.
Certificazioni, Normative e Marcatura CE
+I grigliati elettrosaldati Edilgrid soddisfano i requisiti normativi e le prescrizioni tecniche per l'impiego nell'edilizia civile e industriale. La documentazione viene fornita in funzione della destinazione d'uso e delle specifiche di progetto:
- Marcatura CE secondo EN 1090-1: quando previsto dalla destinazione d'impiego strutturale, la fornitura può essere accompagnata dalla Dichiarazione di Prestazione (DoP) in Classe di Esecuzione EXC2.
- Certificati di collaudo 3.1 secondo EN 10204: attestazione di tracciabilità e qualità chimico-meccanica della materia prima impiegata.
- Norma UNI 11002: fabbricazione eseguita in conformità alle parti 1, 2 e 3 specifiche per i grigliati metallici.
- Protezione dalla corrosione: zincatura a caldo per immersione eseguita secondo la norma UNI EN ISO 1461.
Schede Tecniche, Tabelle di Portata e Voci di Capitolato (PDF)
+Scarica i prospetti ufficiali e le tabelle di portata (carico concentrato e carico distribuito) per il grigliato maglia 34x76 mm in base alla sezione del piatto portante selezionato:
- Grigliato Elettrosaldato Piatto 25x2 - Maglia 34x76 (PDF)
- Grigliato Elettrosaldato Piatto 25x3 - Maglia 34x76 (PDF)
- Grigliato Elettrosaldato Piatto 30x2 - Maglia 34x76 (PDF)
- Grigliato Elettrosaldato Piatto 30x3 - Maglia 34x76 (PDF)
- Grigliato Elettrosaldato Piatto 40x3 - Maglia 34x76 (PDF)
Tutti i file PDF includono i prospetti dimensionali e le voci di capitolato pronte all'uso per l'inserimento nei progetti e nei computi metrici estimativi.
Applicazioni Principali e Ambiti d'Uso
+Grazie all'ampio passaggio d'aria e luce, il grigliato 34x76 mm trovi largo impiego in svariati ambiti tecnici e architettonici:
- Griglie per bocche di lupo, cavedi e aperture di ventilazione per locali interrati.
- Copertura di canalette di drenaggio e vasche di decantazione a forte deflusso d'acqua.
- Schermature solari (brise-soleil), tamponamenti verticali per facciate e recinzioni industriali.
- Passerelle di servizio e piani di camminamento d'ispezione in impianti industriali.
Per applicazioni su passerelle, camminamenti e piattaforme industriali, la scelta della sezione del piatto portante e della configurazione del grigliato viene definita in funzione dei carichi di progetto e delle specifiche normative applicabili, tra cui la UNI EN ISO 14122 per i mezzi di accesso permanenti alle macchine.
Richiedi un Preventivo o un'Offerta per Pannelli su Misura
−Richiedi un preventivo gratuito per grigliato elettrosaldato zincato maglia 34x76 mm.
Disponiamo di pannelli standard a magazzino e realizziamo elementi sagomati a disegno con bordatura perimetrale e telai angolari ad L. Contatta l'ufficio commerciale e tecnico Edilgrid a Poggio Torriana (Rimini) per assistenza sui calcoli di portata o per ricevere una quotazione personalizzata.
