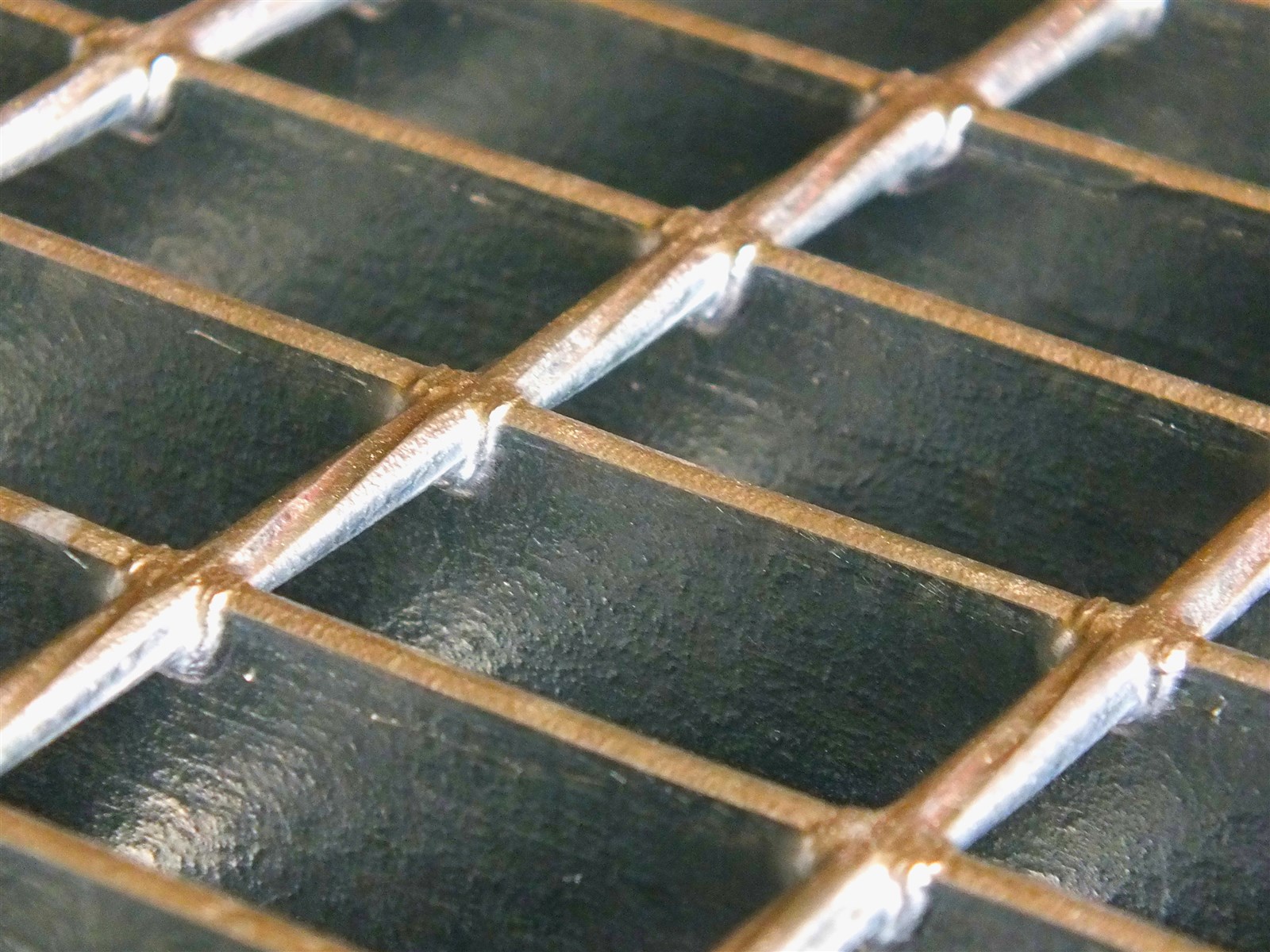

Maglia 30x50
Grigliati indicati nella pavimentazione per piattaforme di Lavoro. Soddisfano la Normativa UNI 14122-2-2016.
Il grigliato elettrosaldato zincato maglia fitta 30x50 mm è concepito per applicazioni che richiedono un'elevata capacità di carico unita a un interasse ridotto tra i piatti portanti.
La geometria della maglia assicura un ottimo bilanciamento tra resistenza meccanica, stabilità della superficie d'appoggio, comfort di camminamento e drenaggio continuo dei liquidi.
Prodotto nello stabilimento Edilgrid di Poggio Torriana (Rimini), questo grigliato zincato a passo fitto è protetto mediante zincatura a caldo per immersione secondo la norma UNI EN ISO 1461, garantendo un'elevata resistenza alla ruggine e alla corrosione atmosferica nel tempo.
Caratteristiche Tecniche e Dettagli Costruttivi
+Il grigliato elettrosaldato maglia 30x50 mm viene fabbricato mediante l'elettrofusione ad alta pressione tra i piatti portanti e le barre trasversali (tondo o quadro ritorto), ottenendo un pannello monolitico indeformabile e privo di punti di debolezza.
L'apertura contenuta della trama offre un piano di calpestio omogeneo e sicuro, migliorando la fluidità del transito pedonale e garantendo massima robustezza strutturale.
Accessori e Componenti della Fornitura:
- Telaio contenitivo ad L: profilo angolare provvisto di zanche di fissaggio saldate per l'annegamento diretto nel getto di calcestruzzo.
- Sistemi di ancoraggio e ganci di sicurezza: clip e morsetti meccanici dedicati per l'unione salda del grigliato alla struttura portante (si raccomanda l'uso di almeno 4 punti di fissaggio per ciascun modulo).
- Bordatura perimetrale: saldatura del piatto perimetrale di chiusura per rifinire il bordo e incrementare la rigidità complessiva del pannello.
Certificazioni, Normative e Marcatura CE
+I manufatti Edilgrid rispettano i più severi requisiti di qualità e sicurezza per l'impiego in opere civili, industriali e pubbliche. La documentazione tecnica viene fornita in base alle specifiche di progetto:
- Marcatura CE secondo EN 1090-1: quando previsto dalla destinazione d'impiego strutturale, la fornitura può essere accompagnata dalla Dichiarazione di Prestazione (DoP) in Classe di Esecuzione EXC2.
- Certificati di collaudo 3.1 secondo EN 10204: attestazione di tracciabilità e idoneità chimico-meccanica della materia prima impiegata.
- Norma UNI 11002: fabbricazione conforme alle parti 1, 2 e 3 specifiche per grigliati elettrosaldati.
- Protezione dalla corrosione: zincatura a caldo per immersione eseguita secondo la norma UNI EN ISO 1461.
Schede Tecniche, Tabelle di Portata e Voci di Capitolato (PDF)
+Consultazione delle schede ufficiali e delle tabelle di portata (carico concentrato e carico distribuito) per il grigliato maglia 30x50 mm in base alla sezione del piatto portante richiesta dal progetto:
I file PDF comprendono i prospetti dimensionali, i diagrammi di carico ammissibile e le voci di capitolato pronte all'uso per i computi metrici estimativi e i capitolati d'appalto.
Applicazioni Principali e Ambiti d'Uso
+Il grigliato elettrosaldato con maglia fitta 30x50 mm rappresenta la soluzione ideale per diverse realizzazioni in ambito civile e industriale:
- Passerelle tecniche, camminamenti di servizio, pianerottoli e pedane operative.
- Scale di sicurezza, gradini metallici e vie d'evacuazione antincendio.
- Coperture per canalette di drenaggio, bocche di lupo e pozzetti d'ispezione.
- Soppalchi industriali e piani di stoccaggio per la logistica.
Per impieghi industriali quali passerelle tecniche, piattaforme e camminamenti di servizio, il grigliato può essere dimensionato in funzione dei carichi di progetto e delle caratteristiche richieste dall'applicazione, valutando anche i criteri previsti dalla norma UNI EN ISO 14122 per i mezzi di accesso permanenti alle macchine.
Richiedi un Preventivo o un'Offerta per Pannelli su Misura
−Richiedi un preventivo gratuito per grigliato elettrosaldato zincato maglia 30x50 mm.
Disponiamo di pannelli standard e realizziamo elementi sagomati su misura con bordatura perimetrale di chiusura e telai angolari ad L. Contatta l'ufficio commerciale e tecnico Edilgrid a Poggio Torriana (Rimini) per assistenza sui calcoli di portata o per ricevere una quotazione personalizzata.
