Maglia 15x76
Grigliato con maglia Antitacco 15x76, ideale per luoghi pubblici.
Il grigliato elettrosaldato zincato antitacco con maglia 15x76 mm è una soluzione tecnica progettata per realizzare pavimentazioni pedonali, passerelle e griglie calpestabili dove sono richiesti sicurezza, resistenza meccanica e ridotto rischio di inciampo.
La maglia fitta con interasse netto ridotto impedisce l'incastro dei tacchi e il passaggio accidentale di piccoli oggetti, rendendolo l'opzione ideale per marciapiedi, piazze, passerelle, stazioni, centri commerciali, bocche di lupo e griglie di aerazione.
Prodotto nello stabilimento Edilgrid di Poggio Torriana (Rimini), il grigliato pedonale zincato a caldo secondo la norma UNI EN ISO 1461 assicura un'elevata resistenza alla corrosione e un'eccellente durata nel tempo.
Caratteristiche Tecniche e Componenti

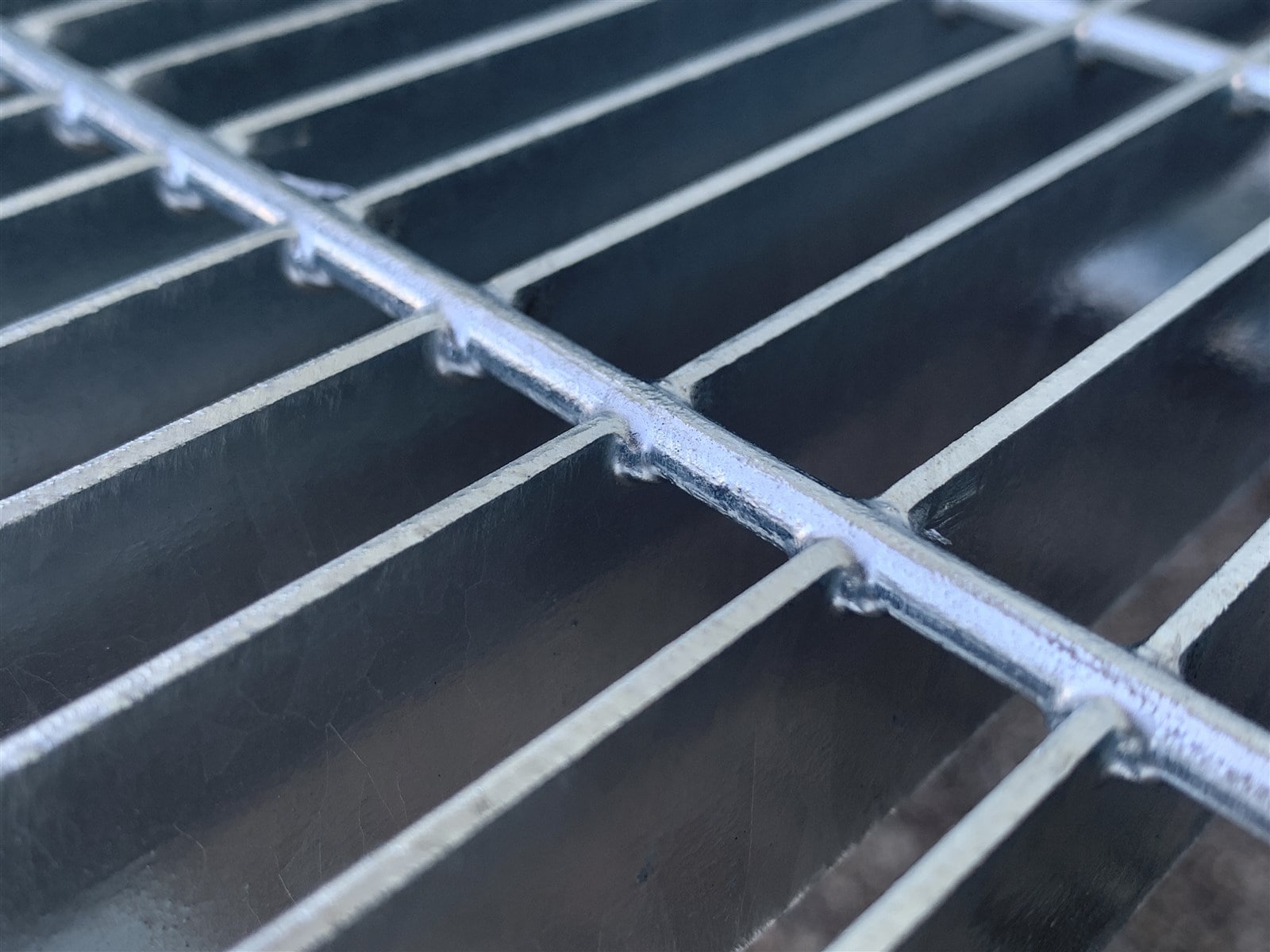

+Il grigliato elettrosaldato con maglia 15x76 mm viene realizzato tramite l'elettrosaldatura tra piatti portanti e barre trasversali (tondo o quadro ritorto), garantendo una struttura monolitica, indeformabile e idonea a sollecitazioni meccaniche ad uso calpestabile.
Il grigliato zincato calpestabile con maglia antitacco viene utilizzato per la realizzazione di superfici perimetrali, camminamenti industriali, passerelle di servizio e coperture tecniche.
Accessori e Configurazioni della Fornitura:
- Telaio contenitivo angolare: fornito in profilo ad L completo di zanche a murare per un ancoraggio solido nella gettata di calcestruzzo.
- Sistemi di fissaggio e ganci di sicurezza: accessori dedicati per il bloccaggio meccanico dei pannelli alla struttura sottostante (consigliati almeno 4 ganci per ciascun pannello).
- Bordatura perimetrale: piatto saldato lungo il perimetro dell'elemento per garantire massima rigidità strutturale.
Certificazioni, Normative e Marcatura CE
+I grigliati Edilgrid rispondono ai requisiti qualitativi e normativi per l'impiego in opere di ingegneria civile, infrastrutture ed edilizia industriale:
- Marcatura CE secondo EN 1090-1: quando previsto dalla destinazione d'impiego, la fornitura può essere accompagnata da Dichiarazione di Prestazione (DoP) in Classe di Esecuzione EXC2.
- Certificati di collaudo 3.1 secondo EN 10204: attestazione di tracciabilità della materia prima e delle caratteristiche chimico-meccaniche dell'acciaio impiegato.
- Norma UNI 11002: produzione conforme alle parti 1, 2 e 3 specifiche per grigliati elettrosaldati.
- Zincatura a caldo: protezione dalla corrosione conforme alla norma UNI EN ISO 1461.
Schede Tecniche, Tabelle di Portata e Voci di Capitolato (PDF)
+Scarica i prospetti tecnici e le tabelle di portata (carico concentrato e carico distribuito) per la maglia 15x76 mm in base alla sezione del piatto portante selezionato:
- Grigliato Antitacco Piatto 20x2 - Maglia 15x76 (PDF)
- Grigliato Antitacco Piatto 25x2 - Maglia 15x76 (PDF)
- Grigliato Antitacco Piatto 25x3 - Maglia 15x76 (PDF)
- Grigliato Antitacco Piatto 30x2 - Maglia 15x76 (PDF)
- Grigliato Antitacco Piatto 30x3 - Maglia 15x76 (PDF)
- Grigliato Antitacco Piatto 40x2 - Maglia 15x76 (PDF)
- Grigliato Antitacco Piatto 40x3 - Maglia 15x76 (PDF)
- Grigliato Antitacco Piatto 50x3 - Maglia 15x76 (PDF)
- Grigliato Antitacco Piatto 60x3 - Maglia 15x76 (PDF)
- Grigliato Antitacco Piatto 70x3 - Maglia 15x76 (PDF)
- Grigliato Antitacco Piatto 80x3 - Maglia 15x76 (PDF)
Tutti i documenti includono le voci di capitolato integrate pronte per l'inserimento nei computi metrici estimativi.
Applicazioni Principali e Ambiti d'Uso
+Il grigliato antitacco con maglia 15x76 mm è una soluzione frequentemente adottata da progettisti, imprese ed enti pubblici per realizzare superfici pedonali sicure in aree soggette ad elevato transito:
- Camminamenti urbani, marciapiedi, piazze, zone pedonali e passerelle di attraversamento.
- Griglie di aerazione e bocche di lupo a copertura di vani ipogei in edifici pubblici, residenziali e commerciali.
- Accessi a stazioni ferroviarie, metropolitane, aeroporti e centri direzionali.
- Pianerottoli, scale antincendio e percorsi di evacuazione in strutture pubbliche e industriali.
Richiedi un Preventivo o un'Offerta per Pannelli su Misura
−Richiedi un preventivo gratuito per grigliato elettrosaldato antitacco 15x76 mm.
Forniamo pannelli in formato standard da magazzino oppure sagomati e tagliati su misura in base all'esecutivo di cantiere, completi di bordatura e telai angolari. Contatta l'ufficio commerciale e tecnico Edilgrid a Poggio Torriana (Rimini) per assistenza sui calcoli di portata o per ricevere una quotazione personalizzata.
