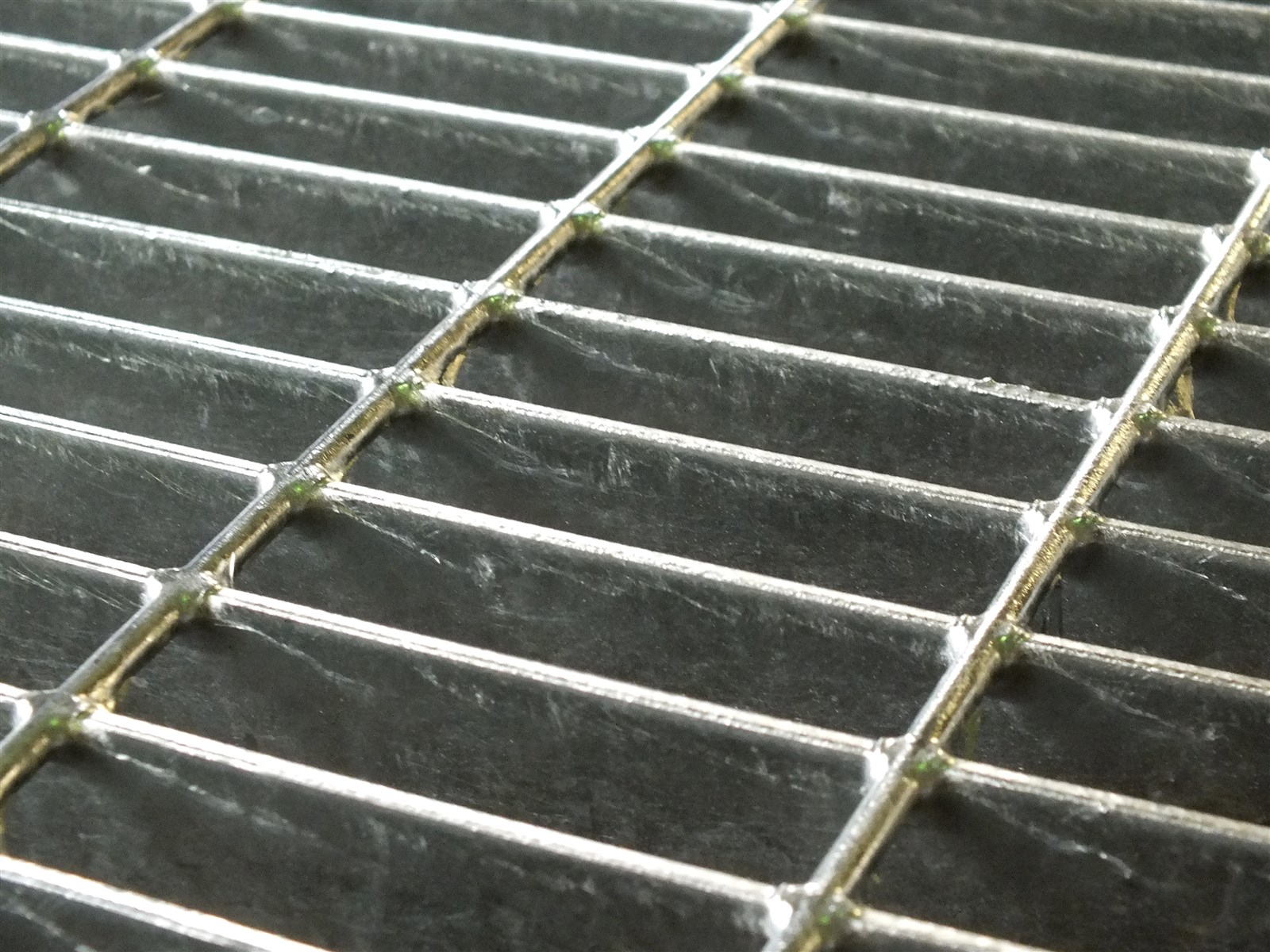

Maglia 22x76
Grigliato con Maglia Antibiglia non attraversabile da una sfera di 2 cm.
Il grigliato antibiglia zincato maglia 22x76 mm è una soluzione tecnica progettata per la copertura sicura di bocche di lupo, canalette di drenaggio, griglie di aerazione e camminamenti pedonali.
La particolare conformazione della maglia riduce il rischio di caduta di piccoli oggetti attraverso il piano grigliato, mantenendo un efficace passaggio di aria, luce e acqua.
Prodotto nello stabilimento Edilgrid di Poggio Torriana (Rimini), questo grigliato zincato per bocche di lupo e canalette è protetto mediante zincatura a caldo secondo la norma UNI EN ISO 1461, assicurando un'elevata resistenza alla corrosione e un'ottima durata nel tempo.
Caratteristiche Tecniche e Componenti
+Il grigliato elettrosaldato antibiglia viene realizzato mediante saldatura tra piatti portanti e barre trasversali (tondo o quadro ritorto), ottenendo una struttura monolitica, rigidissima e idonea a sollecitazioni meccaniche ad uso calpestabile o di copertura.
La griglia antibiglia in acciaio zincato offre un eccellente equilibrio tra superficie di passaggio d'aria/luce e protezione contro il passaggio accidentale di detriti o minuteria.
Accessori e Configurazioni della Fornitura:
- Telaio contenitivo angolare: realizzato con profilo ad L completo di zanche a murare per un ancoraggio saldo ed ermetico nella gettata di calcestruzzo.
- Sistemi di fissaggio e ganci di sicurezza: kit di bloccaggio meccanico dedicati per l'unione salda del grigliato alla struttura di supporto (consigliati almeno 4 ganci per modulo).
- Bordatura perimetrale: piatto saldato lungo il bordo dei pannelli per incrementare la rigidità e rifinire la griglia.
Certificazioni, Normative e Marcatura CE
+I grigliati elettrosaldati Edilgrid rispondono ai requisiti normativi e di idoneità per l'impiego in ambito civile, industriale e pubblico. La documentazione viene fornita in funzione della destinazione d'uso e delle specifiche richieste dal progetto:
- Marcatura CE secondo EN 1090-1: quando previsto dalla destinazione d'impiego strutturale, la fornitura può essere accompagnata dalla Dichiarazione di Prestazione (DoP) in Classe di Esecuzione EXC2.
- Certificati di collaudo 3.1 secondo EN 10204: attestazione di tracciabilità e qualità della materia prima impiegata.
- Norma UNI 11002: fabbricazione conforme alle parti 1, 2 e 3 specifiche per i grigliati in acciaio.
- Zincatura a caldo: processo conforme alla norma UNI EN ISO 1461 per la massima protezione contro ruggine e agenti atmosferici.
Schede Tecniche, Tabelle di Portata e Voci di Capitolato (PDF)
+Scarica i prospetti tecnici e le tabelle di portata (carico concentrato e carico distribuito) per il grigliato antibiglia maglia 22x76 mm in base alla sezione del piatto portante selezionato:
- Grigliato Antibiglia Piatto 25x2 - Maglia 22x76 (PDF)
- Grigliato Antibiglia Piatto 25x3 - Maglia 22x76 (PDF)
- Grigliato Antibiglia Piatto 30x3 - Maglia 22x76 (PDF)
I file PDF contengono i diagrammi di carico e le voci di capitolato integrate pronte per l'inserimento nei progetti e nei computi metrici estimativi.
Applicazioni Principali e Ambiti d'Uso
+Il grigliato antibiglia con maglia 22x76 mm è una soluzione ampiamente utilizzata in contesti residenziali, commerciali e industriali per la copertura di aperture a pavimento:
- Copertura di bocche di lupo e griglie zincate per la ventilazione di vani interrati e seminterrati.
- Griglie zincate per canalette di scolo, caditoie e drenaggio delle acque piovane.
- Grigliato elettrosaldato anticaduta oggetti per passerelle di servizio, camminamenti tecnici e soppalchi.
- Chiusure di sicurezza per cavedi, intercapedini e pozzetti d'ispezione.
Per applicazioni su passerelle, camminamenti e piattaforme industriali, la scelta della sezione del piatto portante e della configurazione del grigliato viene definita in funzione dei carichi di progetto e delle specifiche normative applicabili, tra cui la UNI EN ISO 14122 per i mezzi di accesso permanenti alle macchine.
Richiedi un Preventivo o un'Offerta per Pannelli su Misura
−Richiedi un preventivo gratuito per grigliato antibiglia zincato maglia 22x76 mm.
Forniamo pannelli in formato standard o tagliati e sagomati su misura in base alle specifiche di cantiere, completi di bordatura e telai angolari a murare. Contatta l'ufficio commerciale e tecnico Edilgrid a Poggio Torriana (Rimini) per assistenza sui calcoli di portata o per ricevere una quotazione personalizzata.
