Maglia 34x38
Grigliato elettrosaldato per pavimentazioni e piattaforme di lavoro.

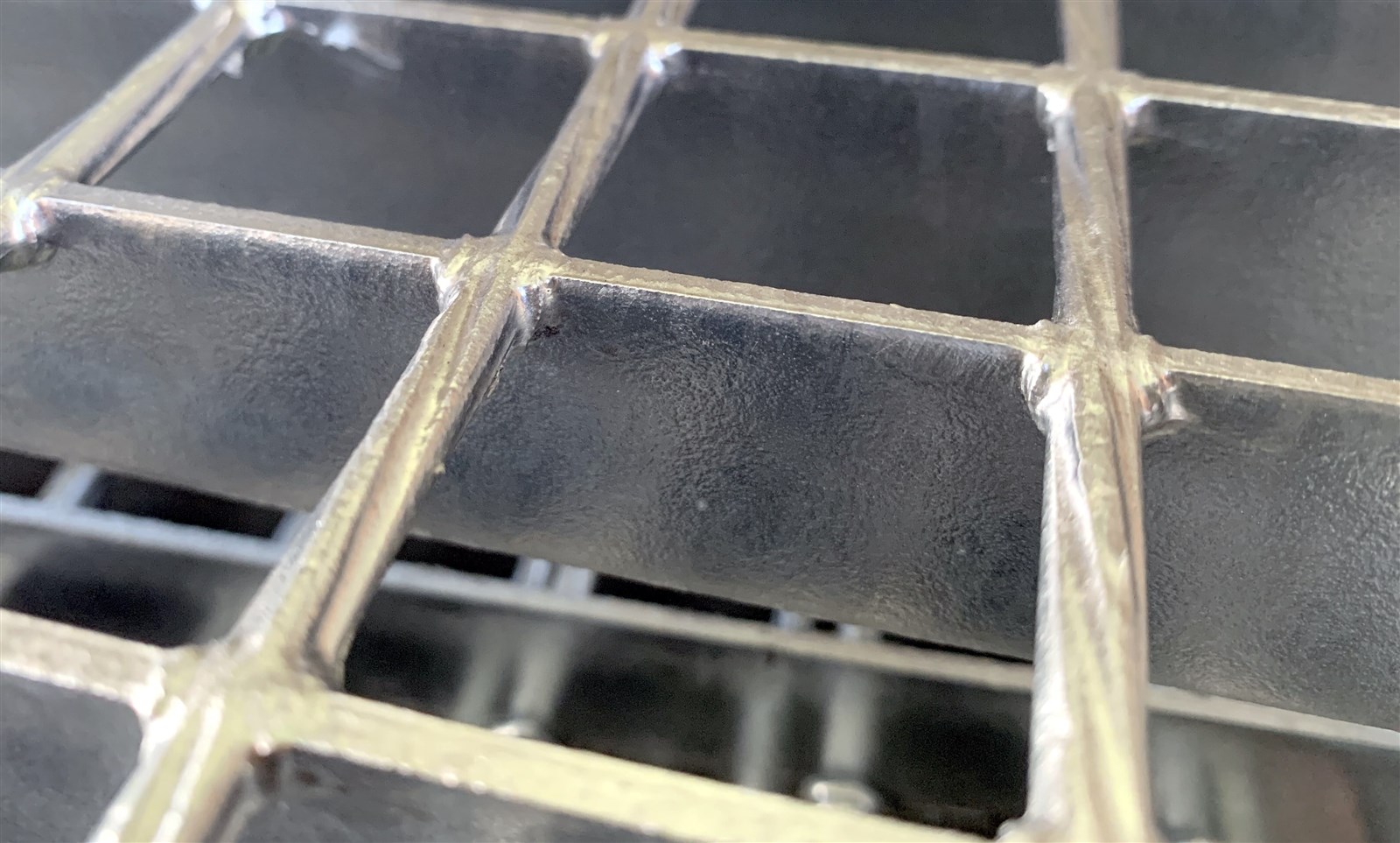

Il grigliato elettrosaldato zincato maglia 34x38 mm è una variante della classica maglia 34x76 mm, caratterizzata dal passo delle barre trasversali ridotto a 38 mm, che offre un piano di calpestio più uniforme e un maggiore comfort di percorrenza.
L'interasse trasversale ravvicinato garantisce una superficie più continua al calpestio, riducendo la percezione del vuoto e la caduta accidentale di piccoli oggetti, pur mantenendo eccellenti doti di rigidità, passaggio d'aria e scarico dei liquidi.
Prodotto nello stabilimento Edilgrid di Poggio Torriana (Rimini), questo grigliato zincato 34x38 è protetto mediante zincatura a caldo per immersione secondo la norma UNI EN ISO 1461, assicurando un'elevata resistenza alla ruggine e alla corrosione atmosferica.
Caratteristiche Tecniche e Dettagli Costruttivi
+Il grigliato elettrosaldato 34x38 viene realizzato mediante l'elettrosaldatura tra piatti portanti e barre trasversali (tondo o quadro ritorto), ottenendo un modulo unico monolitico, privo di punti di debolezza e con un'ottima distribuzione dei carichi verticali.
Questa configurazione rappresenta la scelta ideale quando si desidera un grigliato per passerelle o grigliato per camminamenti che garantisca un calpestio più continuo rispetto alla tradizionale maglia 34x76 mm.
Accessori e Componenti della Fornitura:
- Telaio contenitivo ad L: profilo angolare in acciaio dotato di zanche saldate per la posa e l'ancoraggio diretto nel getto di calcestruzzo.
- Sistemi di ancoraggio e ganci di sicurezza: clip meccaniche di bloccaggio per l'unione salda del grigliato alle travi di supporto (raccomandati almeno 4 punti di fissaggio per ciascun modulo).
- Bordatura perimetrale: piatto saldato lungo il perimetro dei pannelli per rifinire il bordo e incrementare la rigidità strutturale.
Certificazioni, Normative e Marcatura CE
+I grigliati Edilgrid rispondono ai requisiti normativi e di idoneità per l'impiego in ambito civile, industriale e pubblico. La documentazione viene fornita in funzione della destinazione d'uso e delle specifiche richieste dal progetto:
- Marcatura CE secondo EN 1090-1: quando previsto dalla destinazione d'impiego strutturale, la fornitura può essere accompagnata dalla Dichiarazione di Prestazione (DoP) in Classe di Esecuzione EXC2.
- Certificati di collaudo 3.1 secondo EN 10204: attestazione di tracciabilità e qualità della materia prima impiegata.
- Norma UNI 11002: fabbricazione eseguita in conformità alle parti 1, 2 e 3 specifiche per grigliati elettrosaldati.
- Zincatura a caldo: protezione dalla corrosione conforme alla norma UNI EN ISO 1461.
Schede Tecniche, Tabelle di Portata e Voci di Capitolato (PDF)
+Scarica la documentazione tecnica e le tabelle di portata (carico concentrato e carico distribuito) per il grigliato maglia 34x38 mm in base alla sezione del piatto portante selezionato:
- Grigliato Elettrosaldato Piatto 25x2 - Maglia 34x38 (PDF)
- Grigliato Elettrosaldato Piatto 25x3 - Maglia 34x38 (PDF)
- Grigliato Elettrosaldato Piatto 30x2 - Maglia 34x38 (PDF)
- Grigliato Elettrosaldato Piatto 30x3 - Maglia 34x38 (PDF)
- Grigliato Elettrosaldato Piatto 40x3 - Maglia 34x38 (PDF)
Tutti i file PDF contengono i diagrammi dei carichi ammissibili e le voci di capitolato integrate pronte per l'inserimento nei progetti e nei computi metrici estimativi.
Applicazioni Principali e Ambiti d'Uso
+Il grigliato zincato calpestabile maglia 34x38 mm trova largo impiego in strutture civili e industriali che richiedono un piano di calpestio continuo e confortevole:
- Passerelle di servizio, piattaforme industriali, soppalchi e camminamenti d'ispezione.
- Scale di sicurezza, gradini e vie di evacuazione in edilizia pubblica e industriale.
- Copertura di canalette di scolo, caditoie e cavedi dove si desidera una superficie più uniforme.
- Bocche di lupo e griglie di ventilazione per vani tecnici e seminterrati.
Per impieghi industriali quali passerelle tecniche, piattaforme e camminamenti di servizio, il grigliato per passerelle può essere dimensionato in funzione dei carichi di progetto e delle caratteristiche richieste dall'applicazione, valutando anche i criteri previsti dalla norma UNI EN ISO 14122 per i mezzi di accesso permanenti alle macchine.
Richiedi un Preventivo o un'Offerta per Pannelli su Misura
+Richiedi un preventivo gratuito per grigliato elettrosaldato zincato maglia 34x38 mm.
Forniamo pannelli in formato standard da magazzino o tagliati e sagomati su misura in base all'esecutivo di cantiere, completi di bordatura perimetrale e telai angolari. Contatta l'ufficio commerciale e tecnico Edilgrid a Poggio Torriana (Rimini) per assistenza sui calcoli di portata o per ricevere una quotazione personalizzata.
